1 測量原理和方法（根據JJG1037）2008《渦輪流量計檢定規程》渦輪流量計是種流量測量儀表，流動流體的動力驅使渦輪葉片旋轉，其旋轉速度與體積流量近似成正比。通過流量計的流體體積示值是以渦輪葉輪轉數為基準的。2數學模型流量計輸出沖的頻率與通過流量計的流量成正比，其儀表系數式中：Nij——第i... 1 測量原理和方法（根據JJG1037）2008《渦輪流量計檢定規程》

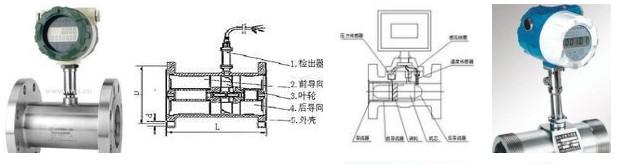

渦輪流量計是種流量測量儀表，流動流體的動力驅使渦輪葉片旋轉，其旋轉速度與體積流量近似成正比。通過流量計的流體體積示值是以渦輪葉輪轉數為基準的。
2 數學模型
流量計輸出沖的頻率與通過流量計的流量成正比，其儀表系數
式中：Nij——第i檢定點第j次檢定時流量計顯示儀表測得的沖數；
Vij——第i檢定點第j次檢定時標準設備測得的實際體積，m3
（pa）ij，（pm）ij，（ps）ij——分別為第i檢定點第j次檢定時的大氣壓力、流量計處和標準設備處的氣體壓力，Pa；
（θs）ij，（θm）ij——分別第i檢定點第j次檢定時標準設備和流量計處的氣體溫度，；
（Zm）ij，（Zs）ij——分別為第i檢定點第j次檢定時流量計處和標準設備處的氣體壓縮系數。
3 渦輪流量計的不確定度分析覽
（1）本次校準用音速噴嘴氣體流量標準設備的不確定度u1。
音速噴嘴氣體流量標準設備的不確定度為U=0.29%，（k=2）。
（2）溫度測量的不確定度u2
采用0.%的溫度傳感器，U=0.20%，按矩形分布考慮。
表1 標準不確定度分量符號
（3）壓力測量的不確定度u3
所用壓力變送器的滿量程為110kPa，U=0.11%，k=2，按矩形分布考慮。
（4）時間測量的不確定度u4
本設備采用晶振，時間的誤差對測量結果響很小，故不考慮。
（5）在該流量點儀表系數重復性u5
將該流量點儀表系數重復性ur（Ki）的值帶入，ur（Ki）=0.01%，測量數據見表2。
表2
4 合成標準不確定度
由覽表提供的數據，計算合成標準不確定度為：
5 擴展標準不確定度評定
取置信概率為95%，由t值分布表可得k=2，則擴展不確定度評定為。
