電磁流量計傳感器測量的傳統方法非常類似于模擬一個前置放大器級，具有高輸入阻抗，以減輕電磁流量計傳感器泄漏影響和高輸入共模抑制，其次是三階或四階模擬帶通濾波器，保持階段，最后是模數轉換。

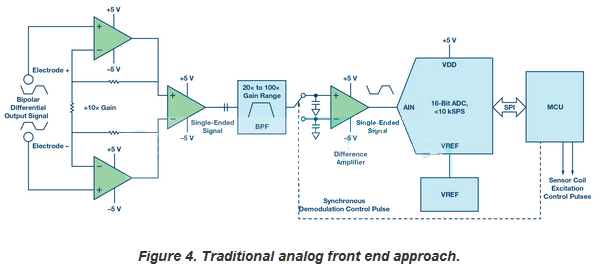

典型的模擬前端方法如圖4所示。電磁流量計傳感器輸出信號首先由儀表放大器放大。盡可能多地放大感興趣的信號是至關重要的，也是為了避免放大器輸出由不需要的直流共模電壓所引起的飽和。這通常將第一級儀表放大器的增益限制為不大于×10。帶通濾波器級進一步消除直流效應，并將信號重新放大到采樣保持電路中 - 正是該差分信號表示流率，然后將其發送到模數轉換器。

什么是模擬前端的重要和如何影響我的設計？

         放大器和ADC是本應用中最關鍵的兩個模塊。 第一級放大器有很多關鍵要求。

         一個要求是共模抑制比（CMRR）。 液體電解質中的離子進行定向運動，因此在電極和流體之間產生電位，這就是我們所說的極化。 如果兩個電極完全匹配，則電極上的電位應該彼此相等。 不同金屬的極化電壓范圍從幾百mV到±2 V.這是出現在電磁流量計傳感器輸出和前置放大器輸入端的直流共模電壓。 前置放大器是拒絕這種共模的關鍵。

         100 dB CMRR會將0.3 VDC共模衰減到3μV，這表現為放大器輸出上的直流偏移，隨后可以校準輸出。 在理想情況下，電磁流量計傳感器上的共模電壓將保持恒定，但是實際上它將隨時間改變并受到諸如液體質量或溫度的其它效應的影響。 CMRR越高，它將更好地減少對連續背景校準的需要并且改善流動穩定性。
