電磁流量計安裝能保證直管段的長度要求，則能保證測量的精度.，下面我們說下電磁流量計安裝對直管段的要求：

        電磁流量計安裝位置要求嚴格，安裝位置上的直管段要求也很嚴格，,一段安裝前段5倍管徑,后段3倍管徑來安裝,

        為獲得正常測量精確度，電磁流量傳感器上游也要有一定長度直管段，但其長度與大部分其它流量儀表相比要求較低。90度彎頭、T形管、同心異徑管、全開閘閥后通常認為只要離電磁流量計電極中心線(不是傳感器進口端連接面)5倍直徑(5D)長度的直管段，不同開度的閥則需10D；

        下游直管段為(2～3)D或無要求；但要防止蝶閥閥片伸入到傳感器測量管內。各標準或檢定規程所提出上下游直管段長度亦不一致，要求比通常要求高。這是由于為保證達到當前0.5級精度儀表的要求。



2 電磁流量計安裝對直管段的要求

        選擇正確的安裝點和安裝方法是使用好電磁流量計的關鍵，若安裝失誤，不但會影響測量精度，還會影響流量計的使用壽命，甚至?xí)p壞流量計。

2． 1 直管段要求

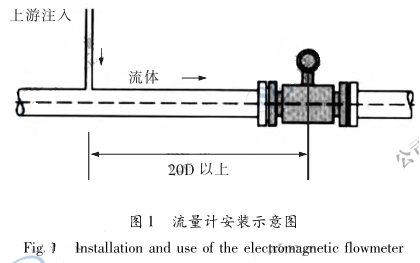

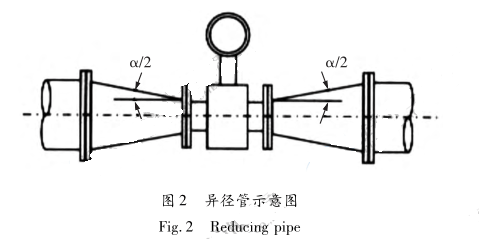

        為保證電磁流量計的測量精度，儀表所在的上下游直管段內壁應清潔，無明顯凹痕、積垢和起皮等現象。電磁流量計安裝位置上下游直管段一般遵循前十后五原則，要求前直管段不小于10 D，后直管段不小于5 D;若在上游管段處有其他化學物質注入的情況下，極易導致電導率的不均勻性，流量計應盡量遠離主入口至少20 D 處(如圖        1);若電磁流量計上下游采用異徑管時，異徑管中心錐角 α 應小于15°(如圖2)。





為了確保電磁流量計的測量準確，必須正確地選擇安裝位置 （如下圖所示：）

電磁流量計對直管段的要求：

      電磁流量計必須水平安裝在管道上（管道傾斜在50以內），安裝時流量計軸威力巴流量計線應與管道軸線同心，流向要一致。

      電磁流量計上游管道長度應有不小于2D的等徑直管段，如果安裝場所充許建議上游直管段為20D、下游為5D。

電磁流量計對配管的要求：

    流量計安裝點的上下游配管的內徑與流量計內徑相同。

電磁流量計對旁通管的要求：

    為了保證流量計檢修時不影響介質的正常使用，在流量計的前后管道上應安裝切斷閥門（截止閥），同時應設置旁通管道。流量控制閥要安裝在流量計的下游，流量計使用時上游所裝的截止閥必須全開，避免上游部分的流體產生不穩流現象。

電磁流量計對外部環境的要求：

  流量計最好安裝在室內，必須要安裝在室外時， 熱工寶典一定要采用防曬、防雨.防雷措施，以免影響使用壽命。
