電磁流量計是一種應用法拉第電磁感應定律，測量封閉管道中導電性介質體積流量的感應式儀表。它主要由轉換器和傳感器兩部分組成，用于測量能導電的液體的流量，目前在石化、給排水、造紙、醫藥、防止、食品等行業實際應用非常廣泛。

        流量儀表在實際應用中不可避免的會產生故障，影響運行計量，本篇就針對電磁流量計實際應用中的故障做一下簡單的分析。

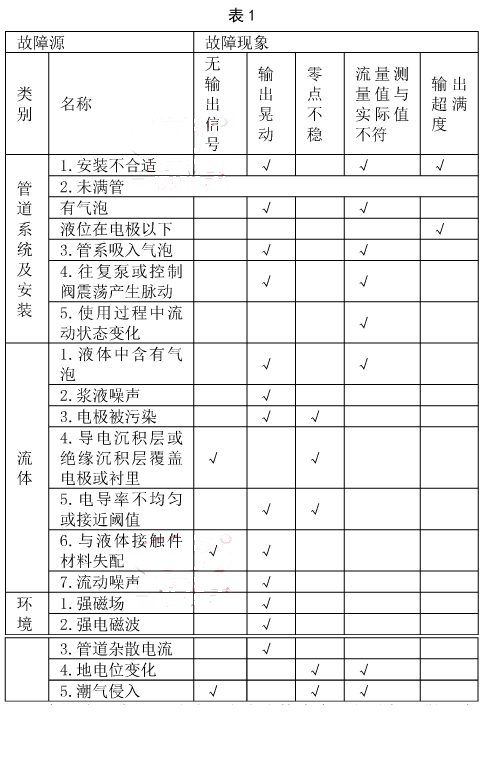

        因外界原因?qū)е聝x表出現故障主要有三個方而:一是現場管道系統以及安裝等方面引起故障;二是有現場環境方面引起的故障;三是由被測介質即流體方而引起的故障。下表是對電磁流量計故障源和故障現象的簡單匯總

        實際應用中出現故障可參考表格內容進行分析，舉幾個應用中的案例



        案例某污水廠井下使用一臺DN600電磁流量計，調試初期就發現這臺表的數據不穩定而且跟實際流量偏差很大。儀表廠家到現場測試，經檢測儀表的傳感器及轉換器都正常，查看儀表安裝位置圖時發現，儀表安裝在出水口且下游僅有一段短管，水直接排入大氣。與污水廠討論后決定在儀表下游直管段后安裝一個n型管，這樣保證儀表處于滿管狀態，測量恢復穩定準確。

        本案例就屬于儀表安裝位置不良造成的故障。所以在設計安裝管道時就必須要保證儀表管路能夠滿管。



        案例某化工廠使用電磁流量計測量濃度較高的NAOH溶液，選型時沒有提供介質具體的濃度及溫度，就用了316L電極的電磁流量計。結果現場使用一個月后發現輸出信號變得不穩。儀表制造廠家進一步了解介質的濃度及溫度，實際介質是100%NAOH溶液而且是高溫介質，NAOH溶液濃度在80%以內且溫度低于50攝氏度時選用316L電極測量時沒問題的，但是在測量高溫強堿溶液時，316L材料會發生極化現象，即在電極表面會產生一個極化電壓，導致測量的信號不穩定。改用擔電極電磁流量計后就運行正常。



        本案例就屬于與液體接觸件材料匹配失當故障，匹配失當除了腐蝕問題外，還有電極表面效應即:a.電化學反應(表面形成鈍化膜等)，b.電化學和極化現象(產生電勢)，c.觸媒作用(電極表面生成氣霧等)。
