分體式電磁流量計轉換器端子接線方式
來源：m.wxchgg.com作者：發表時間：2017-07-17 09:50:26【小中大】
分體式電磁流量計轉換器端子接線方式
分體式電磁流量計轉換器一方面向流量傳感器勵磁線圈提供穩定的勵磁電流,以達到X（是一個常數）；同時把傳感器感應的電動勢放大，轉換成標準的電流信號或頻率信號,便于流量的顯示、控制與調節。

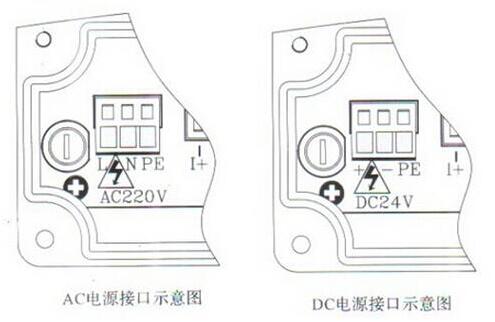

分體式電磁流量計的電源接入口示意圖：
嚴重警告：在接入電源線時，請確認電源類型，絕對禁止將AC（交流）電源接入DC（直流）轉換器中，若出現錯誤的接線，會對轉換器造成永久的損壞！
|
標示 |
功能 |
備注 |
|
L |
AC 85-265V供電 |
L為AC220V供電 |
|
N |
AC 85-265V供電 |
N為AC220V供電 |
|
24V |
DC 18-36V供電 + |
電源24V+ |
|
COM |
DC 18-36V供電 - |
電源24V- |

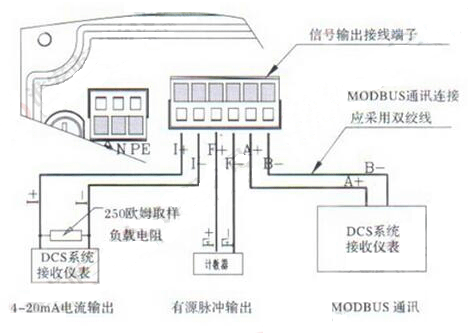

分體式電磁流量計輸出信號接線端子示意圖：
|
標示 |
功能 |
備注 |
|
|
4~20mA |
+ |
4~20mA輸出+ |
電流輸出為有源，不需要也不能外供24V |
|
- |
4~20mA輸出- |
||
|
Pulse |
+ |
頻率或脈沖輸出+ |
頻率或脈沖輸出為有源，負載電流≤30mA |
|
- |
頻率或脈沖輸出- |
||
|
RS485 |
+ |
RS485輸出+ |
RS485輸出 |
|
- |
RS485輸出- |
||
|
Alarm H |
+ |
高報警輸出+ |
高報警輸出，建議接24V DC中間繼電器，負載電流≤30mA |
|
- |
高報警輸出- |
||
|
Alarm L |
+ |
低報警輸出+ |
低報警輸出，建議接24V DC中間繼電器，負載電流≤30mA |
|
- |
低報警輸出- |
||
注意！！！
在連接導線時，絕對禁止將電源接入信號輸出端，否則將可能造成儀表的永久損壞！
注意：在連接輸出信號線時，要注意接入電纜線的作用（如電流或頻率、通訊），接入前請明確輸出的類型（如：有源輸出或無源輸出）。
