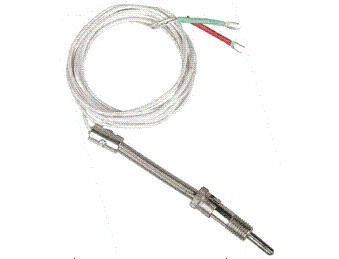

WRET-01、WRNT-01型壓簧式熱電偶通過壓簧將熱電偶端部與被測物的表面緊貼,以提高測量的可靠性和準確性。壓簧式熱電偶與顯示儀表等配套使用，可直接測量0~400℃范圍內的溫度。壓簧式熱電偶帶有軟性延長導線，可以自由彎曲，具有熱響應時間小，使用方便等特點,適用于塑料擠 出機、輕紡、食品等工業。
| ●結構原理 |
| WRET-01型壓簧式熱電偶的作用原理，分度特性及允許偏差，參比端（冷接點）溫度補償, 以及與 |
| 顯示測量?jī)x表的聯接方法均與一般熱電偶相同。 |
| WRET-01型壓簧式熱電偶的結構如圖所示,由保護管,安裝螺栓.鎖緊卡套,彈簧及熱電偶導線等組成。 |
|
| ●安裝方法 |
| WRET-01型壓簧式熱電偶的安裝方法如圖,所示,固定安裝在被測物體上面，先將連接螺栓擰緊在被測 |
| 物體上，再將熱電偶緊貼被測物，擰緊卡套螺釘，后擰上鎖緊卡套。 |
|
| ●型號規格 |
型號 |
分度號 |
測溫范圍 ℃ |
熱響應時間 t0.5s |
保護管材料 |
WRET-01 |
E （ EA-2 ） * |
0-400 |
<5 |
不銹鋼 1Cr18Ni9Ti |
WRNT－01 |
K （ EU-2 ） * |
0-400 |
<5 |
不銹鋼 1Cr18Ni9Ti |
規格 |
連接螺栓mm |
總長 Lmm |
保護管 l mm |
1000
1500
2000
2500
3000
3500
4000
|
30
30
30
30
30
30
30
|
35 或 70
|
1000
1500
2000
2500
3000
3500
4000
|
60
60
60
60
60
60
60
|
|
|
|
|
|
|
注:訂貨須寫明:1)產品名稱及型號
2)總和置深
3)分度號打“*”表示特殊規格訂貨 |
|
