應用

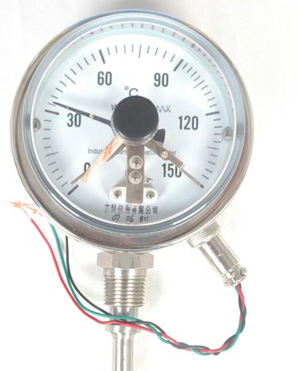

WSSX系列電接點雙金屬溫度計應用于生產現場對溫度需自動控制和報警。直接測量各種生產過程中-80～500℃范圍內體、蒸汽和氣體介質溫度。
特點
· 現場顯示溫度，直觀方便；
· 具有自動切斷電源和報警功能；
· 安全可靠，使用壽命長；
· 多種結構形式，可滿足不同要求。
工作原理
電接點雙金屬溫度計是利用溫度變化時帶動觸點變化，當其與上下限觸點或斷開的同時，使電路中的繼電器動作，從而自動控制及報警。
主要技術參數
· 產品執行標準：JB/T8803-1998 GB3836-83
· 標度盤公稱直徑：100
· 精度等級：（1.0），1.5
· 熱響應時間：≤40S
· 防護等級：IP55
· 正常工作大氣條件：溫度-25～+55℃，相對濕度≤85%
· 設定點誤差：設定點誤差應不超過基本誤差限的1.5倍。
· 切換差：切換差應不超過基本誤差限的1.5倍。
· 切換重復性：切換重復性極限范圍不大于基本誤差限絕對值的1/2。
| 電氣參數 |
額定功率VA |
高工作電壓V |
大允許電流 |
10 |
220 a.c |
0.7A |
24 d.c |
|
| 選型編碼 |
型號命名方法
WSS |
|
雙金屬溫度計 |
|
X |
|
電接點結構 |
| 表盤公稱直徑 |
-4 |
|
Φ100 |
| 表盤形式 |
0 |
|
軸向（直型） |
| 1 |
|
徑向（角型） |
| 8 |
|
萬向（可調角型） |
| 安裝固定形式 |
0 |
|
無固定裝置 |
| 1 |
|
可動外螺紋 |
| 2 |
|
可動內螺紋 |
| 3 |
|
固定螺紋 |
| 4 |
|
固定法蘭 |
| 5 |
|
卡套螺紋 |
| 6 |
|
卡套法蘭 |
| 保護形式 |
M |
|
上下限 |
| N |
|
雙上限 |
| P |
|
雙下限 |
|
| 備注： |
| 選型須知：請提供型號、表盤直徑、精度等級、安裝固定形式、測溫范圍、保護管材質、長度或插入深度。 |
| 選型舉例：萬向型，表盤直徑Φ100，測溫范圍0～400℃，1.5級，活動外螺紋M27×2，長度450mm |
| WSSX-481， 0～400℃，L=450， M27×2，1.5級 |
| 型號及規格 |
型號 |
測溫范圍 |
精度等級 |
保護管材料 |
規格 |
安裝固定裝置 |
WSSX-400 |
-80～+40
-40～+80
0～50
0～100
0～150
0～200
0～300
0～400
0～500 |
1.5 |
1Cr18Ni9Ti
304
316
316L
哈氏C-276 |
75
100
150
200
300
400
500
750
1000 |
無固定裝置 |
WSSX-401 |
WSSX-480 |
WSSX-401 |
可動外螺紋 |
WSSX-411 |
WSSX-481 |
WSSX-402 |
可動內螺紋 |
WSSX-412 |
WSSX-482 |
WSSX-403 |
固定螺紋 |
WSSX-413 |
WSSX-483 |
WSSX-404 |
固定法蘭 |
WSSX-414 |
WSSX-484 |
WSSX-405 |
卡套螺紋 |
WSSX-415 |
WSSX-485 |
WSSX-406 |
卡套法蘭 |
WSSX-416 |
WSSX-486 |
|
| 備注：特殊形式可根據協議訂貨。 |
| 電接點雙金屬溫度計電接點接線方式 |
 |
|
