由于

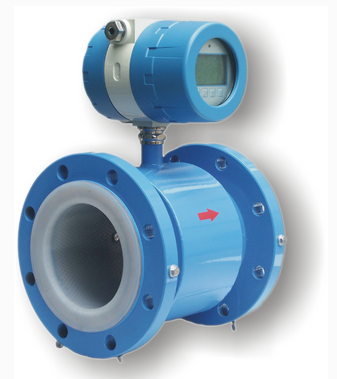

電磁流量計傳感器的輸出信號很小，通常只有幾毫伏。為了提高儀表抗干擾能力，電磁流量計輸入回路中的零電位必須接地，以大地電位為零電位，這是傳感器接地的充分條件。 接地不良或沒接地線會導致外界干擾信號，導致 電磁流量計AD轉換器采樣出錯，報錯形式有：空管、信號為零或信號出現負值。
電磁流量計的接地要求有兩個方面：
1.從電磁流量計的工作原理和流量感應信號電流的回路來分析,傳感器和轉換器的接地端必須與被測介質同電位。
2.接地。以大地為零電位，減少外界干擾。一般情況下,工藝管道都是金屬管，本身都是接地的,這點要求很容易滿足。但是在外界電磁場干擾較大的情況下,電磁流量計應另行設置接地裝置，接地線采用截面大于5mm2的多股銅線,傳感器的接地線絕不能接在電機或其它設備的公共地線上,以避免漏電流的影響。接地電阻應小于10Ω。
a.電磁流量計的傳感器在金屬管道上安裝(金屬管道內壁沒有絕緣涂層)。
b.電磁流量計的傳感器在塑料管道上或在有絕緣襯里的管道上安裝,傳感器的兩端應安裝接地環、或接地法蘭、或帶有接地電極的短管。
使管內流動的被測介質與大地短路,具有零電位，否則，電磁流量計無法正常工作。
因此，電磁流量計并不要求非單獨設置接地裝置不可，尤其是小口徑電磁流量傳感器，但單獨設置接地裝置有利于儀表的可靠運行。也就是說，對于電磁流量計的接地問題必須有一個正確的認識，要重視，但又不能盲目地過分強調。
