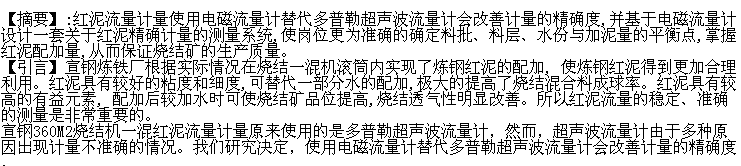

1 流量計的選擇

1 . 1 多普勒超聲波流量計的弊端



①超聲波的傳播時間法只能用于較清潔液體，而多普勒法測量雜質精度不高。紅泥液體中含有多種雜質， 大小不一、過多、過大，從而影響到計量的準確度。

②管道內結垢是紅泥輸送管道不可避免的問題，這不但能使計量不準確，還會使超聲波流發生散射，管壁結垢越厚誤差就越大，導致流量計量不準確，甚至不能正常工作。

③ 超聲波流量計的傳感器由發射、接收換能器組成，其表面必須涂抹耦合劑。燒

結混料系統現場環境差粉塵大， 導致耦合劑頻繁污染，耦合不牢，經常無法工作。

④ 一混機設備運行振動較大， 容易使超聲波流量計兩探頭發生位移， 也會導致流量計無法工作。



1 .2 使用電磁流量計的可行性



① 電磁流量計只可測量導電性的漿液，紅泥即為導電液體，與溫度粘度、濃度、壓力等無關。

②公稱壓力、公稱直徑、流量測量范圍等參數與多普勒超聲波流量計基本相同。

③從結構上看，傳感器無突出部位、耐磨、耐腐蝕、壓力損失小， 對管道條件要求較低， 體積小、省空間， 受外界環境因素干擾很小。

④里襯材質，有防腐蝕、防磨損、少結垢的特點，可長時間免維護，減少儀表維護人員工作量。



1.3 系統設計

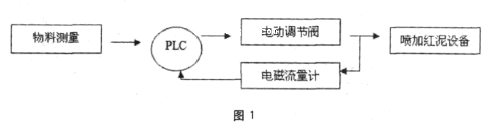

該系統主要由可編程調節器、電磁流量計、智能型電動調節閥等組成(如圖1)。

2 實施方案

2 .1 電磁流量計的選型



①電磁流量計的電極安裝于管道的兩側并與磁力線成垂直的平面上， 電極采用非磁性金屬制成，常用奧氏體不銹鋼材質。

② 測量紅泥的電磁流量計， 由于紅泥不可避免帶有固體顆粒， 會對電極產生磨損，故選用一體管道式結構，并選用適合管道尺寸的傳感器尺寸。

③ 傳感器管道處于磁場之中， 襯里選用不導磁和不導電的材料， 一般在導管內澆注， 而且還要適應于測量條件惡劣的磨損環境， 故我們選用的電磁流量計襯里的材料為耐磨橡膠。



2 .2 現場調試， 投入運行



① 首先應對線路的接地進行檢測， 確保接地可靠后方可進行其它線路測試檢查， 以免造成線路容性效應， 儲存電量， 或是測量電源對儀器產生破壞作用。另外，還需進行絕緣電阻及接地電阻測試。

② 電磁流量計在通水測試后， 各儀表部件均在正常工作狀態后方可進行功能性調試。由統對各儀表分別進行參數的讀取，然后進行控制數據的逐一校準與調試。主機在系統各儀表調試驗完成后， 進行儀表終端單體PLC編輯程序。

③ 電磁流量計調試完成后， 連續進行24小時的不間斷測量，觀查流量計測量數據具有穩定性、可靠性，紅泥流量系統各儀表均能按設計要求運行。

④最后進行紅泥流量計量系統的驗收工作，是否工藝要求的數據，驗收合格正式投入運行。



2 .3 加可編程調節裝置



    可編程調節器具有控制運算功能， 能實現前饋控制、非線性控制、純滯后時間補償控制等，具有常規PID自動整定，PID參數自動微調整， 手自動切換時不產生輸出干擾、無擾切換， 自動平衡功能、模擬輸入異常、運算等檢測及連鎖功能同時可用上位機監視模擬數據的趨勢。



2 .4 安裝智能型電動調節閥



控制系統的執行部分是由電動執行器和自動調節裝置組成，采用內置式控制器，控制閥體的流量特性為等百分比特性。具有多種參數(4～20mA)智能診斷及保護措施;多種運行速度、可滿足多種控制系統的要求，保證系統的快速響應和穩定性;結構簡單， 體積小巧重量輕， 便于安裝和維護;電機采用高速同步電機， 運行平穩、體積小、力矩大、抗堵轉等。



3 實施效果

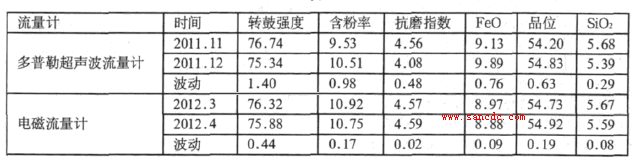

    使用電磁流量計替代多普勒超聲波流量計后，經過一年的觀察，燒結主要技術經濟指標均有所改善。分別選取使用前兩個月(2011年11月和12月)的經濟指標數據與使用后選取的兩個月(2012年3月和4月)的經濟指標數據進行對比。(見表1)從以上圖表不難看出使用電磁流量計的效果十分明顯。

4 結語

    更換了紅泥流量的測量裝置后， 紅泥流量得到穩定控制，基本上消除了配加過程對燒結產、質量的影響。燒結礦質量提高， 高爐爐況表現為穩定順行， 無不良反應，且有利于高爐焦比降低。紅泥還具有對粉塵粘結的作用， 抑制揚塵， 減少污染， 資源損耗減少，環保降耗效果明顯。有利于高爐焦比降低， 為宣鋼挖潛增效任務做出突出的貢獻。
