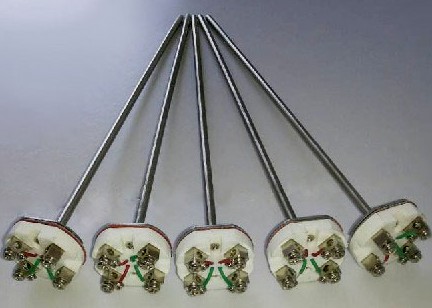

熱電阻芯
|
|
熱電阻芯是用于裝配式熱電阻產品的測溫元件之一，其不僅可以轉熱電阻元件與熱電阻保護管配套使用，也可以單獨使用與顯示儀表、記錄儀表等二次儀表配套測量顯示各生產過程中的液體、氣體已經固體表面的溫度。該產品具有體積小、精度高、線性好、熱響應時間快、長期穩定等優點，是理想的測溫元件之一。
主要技術參數：
1、規格直徑：Ф3 Ф4 Ф5 Ф6 Ф8
2、精度等級：A級 B級
3、分度號： Pt100 Cu50
4、測溫范圍: -200度～600度
5、熱響應時間：＜30S
6、測量端形式：單支：二線制 三線制 四線制 雙支四線制 雙支六線制
7、產品執行標準
JB/T 8623-1997 JB/T 8622-1997
8、溫度測量與允差
熱電阻類別 |
測溫范圍
℃ |
分度號 |
允許偏差△t℃ |
WZP型熱電阻 |
-200~600 |
Pt100 |
B級(-200～600℃ 允差±(0.30+0.005|t|) |
A級(-200～550℃) 允差±(0.15+0.002|t|) |
WZC型銅電阻 |
-50~150 |
Cu50 |
B級 允差±(0.3+6.0×10-3t) |
注：式中"t"為感溫元件的實測溫度絕對值。 |
型號及規格
| WZ□ |
熱電阻 標準型 |
|
標記 |
熱電阻品種 |
C |
銅熱電阻 |
P |
鉑熱電阻 |
|
標記 |
測量端形式 |
1 |
單支數（不標記）直徑Ф3~Ф8 |
2 |
雙支數（不適用于銅熱電阻）直徑Ф5~Ф8 |
|
標記 |
接線形式 |
-0 |
無安裝固定方式 |
|
標記 |
接線形式 |
1 |
帶瓷板 |
9 |
引線引出式 |
|
標記 |
精度等級 |
A |
A級 |
B |
B級 |
|
標記 |
|
2 |
二線制-適用于單支 |
3 |
三線制-適用于單支 |
4 |
四線制-適用于單支或者雙支 |
6 |
六線制-適用于雙支 |
標記S- |
傳感器直徑 |
3 |
Ф3 |
4 |
Ф4 |
5 |
Ф5 |
6 |
Ф6 |
8 |
Ф8 |
|
標記 |
傳感器長度 |
×桿長 |
L= mm |
|
|
+引線長度 |
l= mm |
|
|
