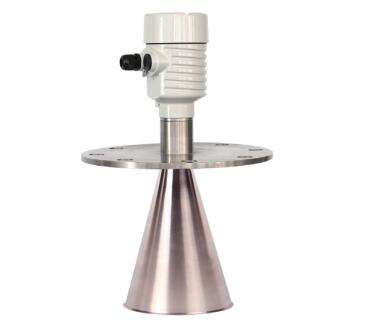

slkD53喇叭天線雷達物位計
簡介
slkD53喇叭天線雷達物位計傳感器是先進的雷達式物位測量?jī)x表測量距離最大35米,可以用于存儲罐、中間緩沖罐或過程容器的物位測量，輸出4~20mA疊加HART信號。
slkD53喇叭天線雷達物位計參數
應 用：適應各種存儲容器或過程計量環境，液體、漿料、固體。比如：原油、輕油儲罐，原煤、粉煤倉位，揮發性液體儲罐，焦碳料位，漿料儲罐，固體顆粒。
測量范圍：35米
過程連接：法蘭
介質溫度：-40~200℃
過程壓力：-0.1~4Mpa
精 度：±10mm
頻率范圍：6GHz
防爆等級：Exb IIBT4 Gb
防護等級：IP67
信號輸出：4~20mA/HART(兩線)
喇叭天線雷達物位計特點
- 可以測量所有介電常數＞1.8的介質
- 測量范圍0-20m(可以擴展到35米)
- 采用兩線制、回路供電的技術，供電電壓和輸出信號通過一根兩芯電纜傳輸
- 4~20mA輸出或數字型信號輸出
- 分辨率1mm
- 不受噪音、蒸汽、粉塵、真空等于工況影響
- 不受介質密度、粘稠度和溫度的變化的影響
- 過程壓力可達4Mpa
- 過程溫度可達250℃
- 采用先進的非接觸式測量，采用極其穩定的材料制造

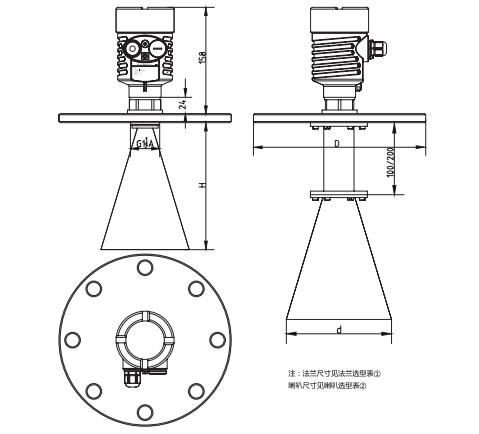

slkD53喇叭天線雷達物位計外型尺寸圖

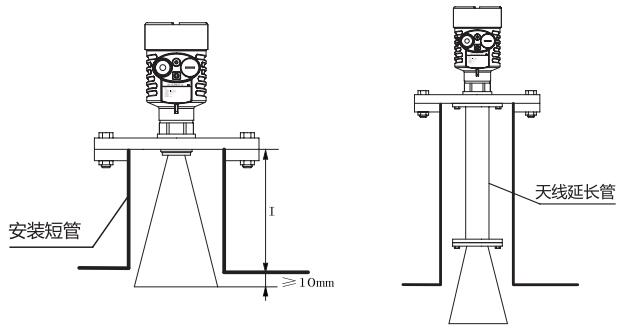

slkD53喇叭天線雷達物位計安裝
slkD53喇叭天線雷達物位計選型
| 單元 |
參數 |
防爆 |
P標準型(非防爆)
I隔爆型(Exb II BT4 Gb) |
過程連接/材料 |
D不銹鋼法蘭DN150 PN16C型
E不銹鋼法蘭DN200 PN16C型
F不銹鋼法蘭DN250 PN16C型
Y特殊定制 |
天線型式/材料/ |
C喇叭天線146mm/不銹鋼304
B喇叭天線196mm/不銹鋼304
D喇叭天線242mm/不銹鋼304 |
天線延長管 |
1. 無
2. 200mm
3. 300mm
4. 400mm |
密封/過程溫度 |
P 普通密封/-40…100℃
G普通密封/-40…250℃帶散熱片 |
電子單元 |
3 (4~20)mA/（24）VDC/HART兩線制
4 (4~20)mA/（~24）VDC /HART四線制
5 (4~20)mA/（~220）V AC/HART四線制 |
外殼/防護等級 |
L 鋁/IP67
G 不銹鋼304/IP67 |
電纜進線 |
M M20*1.5
N 1/2NPT |
特殊定制 |
Y 特殊定制 |
